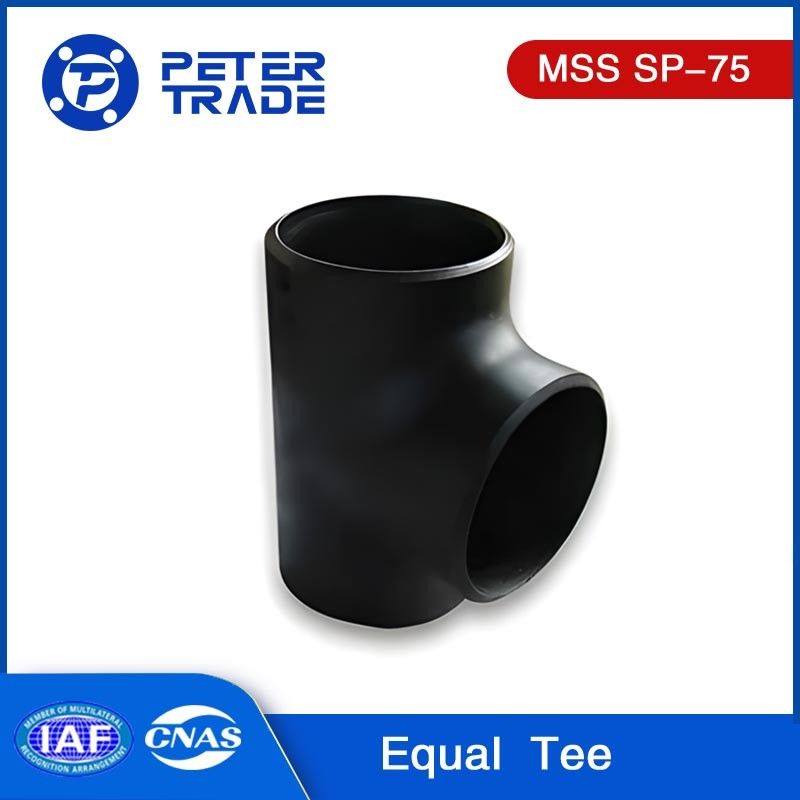

MSS SP-75 Aço ligado SCH80 WPHY Acessórios de soldadura de traseira para ligações de tubos e tubos
MSS SP-75 Aço ligado SCH80 WPHY Acessórios de soldadura para traseira
Introdução:
Nós...Shaanxi Peter International Trade Co., Ltd,é um dos principais fabricantes, fornecedores e exportadores deMSS SP-75 igual teeCom mais de 20 anos de experiência na indústria,Nós nos estabelecemos como um fabricante confiável de acessórios de soldadura de alta qualidade que atendem aos requisitos rigorosos doMSS SP-75 padrão.
OPadrão MSS SP-75Especifica o projecto, as dimensões e os requisitos de material dos acessórios de soldadura a retalho forjados fabricados em fábrica, incluindo os acessórios de soldadura a retalho. Estes acessórios são comumente utilizados em várias indústrias,Incluindo canalização, petróleo e gás, produtos químicos e geração de energia, para facilitar a ramificação de gasodutos ou a criação de novas ligações nos sistemas de tubulação.Eles são tipicamente feitos de materiais como aço carbono, aço inoxidável ou outras ligas, consoante a aplicação específica e o fluido ou gás transportado.
Descrição do MSS SP-75 Butt welded equal tee:
MSS SP 75É a especificação padrão para os acessórios de soldadura por extrusão de alta tensão, forjados e usados em sistemas de transporte e distribuição de óleo e gás de alta pressão.Abrange o aço de carbono e aço pouco ligado fabricado em fábrica sem costura e soldado por fusão elétricaacessórios de tubulação de fundição por fundição.Esses acessórios são comumente usados em várias aplicações, incluindo tubulações, estações de compressor, estações de medição e regulação e redes elétricas.
A resistência mínima ao rendimento é uma característica importante destes acessórios, eMSS SP 75As classes são WPHY-42, WPHY-46, WPHY-52, WPHY-56, WPHY-60, WPHY-65, e WPHY-70.A abreviatura "WP" significa "tubo forjado" ou "placa forjada"," enquanto "HY" representa "alto rendimento".
Acessórios MSS SP 75estão disponíveis em vários tipos, incluindo cotovelos de raio longo, cotovelos 3R (cotovelos de raio curto), tees retas, tees redutoras, tampas e redutores.Estes acessórios são comumente utilizados em conjunto com tubos API 5L ou ASTM A694 flanges de tubos forjados.
MSS SP-75 Dimensões iguais:
| MSS SP75 Dimenções das pontas retas ((INCH) |
| NPS |
Diâmetro exterior |
Do centro ao fim |
| Execução C |
Saída M |
| 16 |
16 |
12 |
12 |
| 18 |
18 |
13.5 |
13.5 |
| 20 |
20 |
15 |
15 |
| 22 |
22 |
16.5 |
16.5 |
| 24 |
24 |
17 |
17 |
| 26 |
26 |
19.5 |
19.5 |
| 28 |
28 |
20.5 |
20.5 |
| 30 |
30 |
22 |
22 |
| 32 |
32 |
23.5 |
23.5 |
| 34 |
34 |
25 |
25 |
| 36 |
36 |
26.5 |
26.5 |
| 38 |
38 |
28 |
28 |
| 40 |
40 |
29.5 |
29.5 |
| 42 |
42 |
30 |
28 |
| 44 |
44 |
32 |
30 |
| 46 |
46 |
33.5 |
31.5 |
| 48 |
48 |
35 |
33 |
| 50 |
50 |
36.75 |
34.5 |
| 52 |
52 |
38.5 |
35 |
| 54 |
54 |
40 |
37 |
| 56 |
56 |
41.5 |
38.5 |
| 58 |
58 |
43 |
40 |
| 60 |
60 |
44 |
41 |
Graus do MSS SP-75 WPHY Equal Tee/Straight Tee:
MSS SP-75Especifica vários graus, conhecidos comoGraus do WPHYAs categorias correspondem a diferentes resistências mínimas e são utilizadas para categorizar os acessórios com base nas suas propriedades mecânicas.Graus WPHY especificados no MSS SP-75incluem:
WPHY-42:Este grau tem uma resistência de rendimento mínima de 42.000 psi (290 MPa).
WPHY-46:Este grau tem uma resistência mínima de rendimento de 46.000 psi (315 MPa).
WPHY-52:Este grau tem uma resistência de rendimento mínima de 52.000 psi (360 MPa).Fornece maior resistência em comparação com os tipos anteriores e é usado em aplicações que exigem maior resistência à pressão e à temperatura.
WPHY-56:Este grau tem uma resistência de rendimento mínima de 56.000 psi (385 MPa).Oferece ainda mais resistência aumentada e é adequado para aplicações exigentes que exigem capacidades de pressão e temperatura mais elevadas.
WPHY-60:Este grau tem uma resistência mínima de 60.000 psi (415 MPa)..
WPHY-65:Este grau tem uma resistência de rendimento mínima de 65.000 psi (450 MPa).
WPHY-70:Este grau tem uma resistência de rendimento mínima de 70.000 psi (485 MPa).Fornece a maior resistência entre os tipos WPHY e é utilizado em aplicações que exigem excelentes propriedades mecânicas e resistência a condições extremas.
Comparação entre SCH 40 e SCH 80
Espessura da parede:O SCH 40 tem uma parede mais fina em comparação com o SCH 80. A espessura da parede dos tubos SCH 40 é menor, enquanto os tubos SCH 80 têm uma parede mais espessa.
Pressão nominal:Os tubos SCH 80 têm uma pressão nominal mais elevada em comparação com os tubos SCH 40.Os tubos SCH 80 podem suportar pressões mais elevadas e são adequados para aplicações que exigem uma maior resistência à pressão.
Aplicação:Os tubos SCH 40 são geralmente utilizados para aplicações de baixa a média pressão, como abastecimento de água, drenagem, ventilação e tubulação industrial geral.Os tubos SCH 80 são tipicamente utilizados em aplicações em que é necessário manusear uma pressão mais elevada, tais como processos industriais, transporte de fluidos de alta pressão e sistemas críticos.
Custo:Os tubos SCH 40 são geralmente mais rentáveis em comparação com os tubos SCH 80. A parede mais espessa dos tubos SCH 80 requer mais material e processos de fabrico adicionais,tornando-os relativamente mais caros.
Disponibilidade:Os tubos SCH 40 estão mais disponíveis e mais abastecidos pelos fornecedores em comparação com os tubos SCH 80.
Aplicações do MSS SP-75 de aço ligado igual tee:
MSS SP-75 de aço ligado igual,Os sistemas de transmissão e distribuição de óleo e gás de alta pressão, tal como especificados na norma, têm várias aplicações.Tees iguaisSão concebidos para fornecer uma ligação de ramificação que permita a distribuição ou desvio do fluxo de fluido.MSS SP-75 Aço ligado igualincluem:
Sistemas de tubulação: aço ligadosão utilizados em sistemas de gasodutos para criar ligações de ramificação para a distribuição de petróleo, gás ou outros fluidos.tais como linhas de abastecimento ou linhas de desvio, para o gasoduto principal.
Estações de compressão:Em estações de compressão,de aço ligadosão utilizados para facilitar a divisão do fluxo de gás ou óleo em várias linhas; podem ser utilizados para ligar compressores, filtros ou outros equipamentos ao gasoduto principal,permitindo uma distribuição eficiente dos fluidos dentro da estação.
Estações de medição e regulação:São utilizadas em estações de medição e regulação para criar ligações de ramificação para dispositivos de medição ou regulação.
Sistemas principais e de distribuição: aço ligadosão utilizados em redes e sistemas de distribuição para criar ligações de ramificação para distribuir fluidos para várias saídas ou ramificações.Permitem a distribuição eficiente e controlada de petróleo ou gás para diferentes locais dentro do sistema.
Interligações e Manifolds: aço ligadosão utilizadas em sistemas de interconexão e colectores onde se precise de interconectar várias condutas ou secções, facilitando a fusão ou a separação do fluxo entre diferentes linhas,permitindo uma distribuição e um controlo eficientes dos fluidos.
Indústrias de processamento: aço ligadoencontrar aplicações em várias indústrias de processo, como refinarias, usinas petroquímicas e usinas químicas.São utilizadas para criar ligações de ramificação para a distribuição de fluidos dentro das instalações de produção ou processamento.
