Detalhes do produto
Lugar de origem: Xi'an, província de Shaanxi, China
Marca: PeterTrade(PT)
Termos de pagamento e envio
Quantidade de ordem mínima: 1 a 10 peças
Preço: negotiable
Detalhes da embalagem: Caixa de madeira, caixa de compensado, palete, etc.
Tempo de entrega: cerca de 15 a 45 dias, em conformidade
Termos de pagamento: D/A, T/T, L/C, D/P
Habilidade da fonte: 100-200 toneladas/tonelada por mês
Tipo de produto: |
BS4504 Deslizamento nas flanges cara levantada (SORF) |
Materiais: |
Flancas de aço carbono e de aço inoxidável |
Pressão: |
PN 40 |
Tamanho: |
DN10-DN600 |
Aplicações: |
Instalações hidráulicas, HVAC e tubulações industriais gerais |
Países de exportação:: |
Países europeus, incluindo o Reino Unido e outros do mundo |
Métodos de fabrico: |
Forja, fundição, fundição e forja, corte de chapas médias, fundição |
Tratamento de superfície: |
Pintura preta / óleo anti-ferrugem / galvanizado a quente |
Tipo de produto: |
BS4504 Deslizamento nas flanges cara levantada (SORF) |
Materiais: |
Flancas de aço carbono e de aço inoxidável |
Pressão: |
PN 40 |
Tamanho: |
DN10-DN600 |
Aplicações: |
Instalações hidráulicas, HVAC e tubulações industriais gerais |
Países de exportação:: |
Países europeus, incluindo o Reino Unido e outros do mundo |
Métodos de fabrico: |
Forja, fundição, fundição e forja, corte de chapas médias, fundição |
Tratamento de superfície: |
Pintura preta / óleo anti-ferrugem / galvanizado a quente |

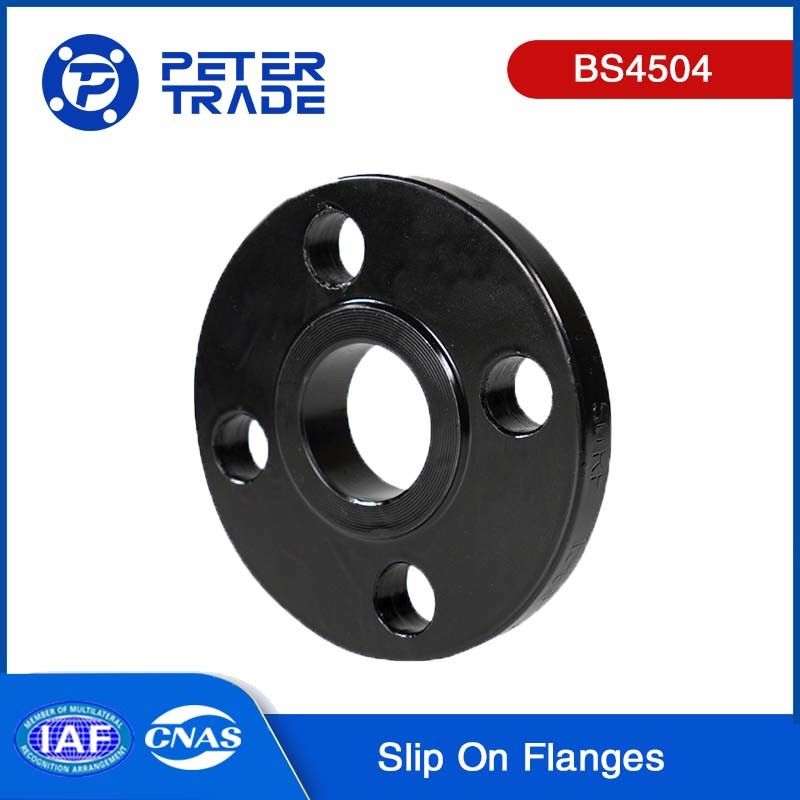

BS4504 PN 40 Código 112 Aço carbono e aço inoxidável SORF para fins industriais
Introdução:
Com um sólido histórico de mais de duas décadas,Shaanxi Peter International Trade Co., Ltd.A nossa experiência consiste em fornecer uma gama de serviços de qualidade e de qualidade para os nossos clientes.BS4504 Flancas deslizantes de aço carbono e de aço inoxidávelpara satisfazer as diversas necessidades dos nossos clientes.
Reconhecendo a importância da entrega de produtos de alta qualidade,Nós vamos acima e além para garantir a seleção meticulosa de materiais e estrita adesão aos processos de controle de qualidade em todas as fases da fabricação e inspeçãoO nosso.deslizamento em flanges, fabricados com precisão, cumprem plenamenteNormas BS4504, garantindo a fiabilidade e durabilidade em várias aplicações industriais.
Atendemos a uma ampla gama de indústrias, incluindo construção naval, geração de energia, plantas petroquímicas, refinarias de petróleo, plantas de tratamento de águas residuais, fábricas de papel, fábricas farmacêuticas,e projectos "chave na mão".
Descrição da norma BS4504:
BS4504 Deslizamento em flangessão, de facto, um tipo de flange de tubulação popular que oferece vantagens em determinadas aplicações.que permitam a solda ao redor do diâmetro exterior (OD) do tubo e no lado interno da ligação.
ADeslizar na flangeé um tipo de flange usado para conectar tubos, válvulas e outros equipamentos em um sistema de tubulação.Deslizar em flangespossuir uma forma circular em forma de disco, com um buraco no centro que permite deslizar o tubo para a brincadeira, que é então posicionada e alinhada com o tubo,e parafusos são inseridos através dos furos parafusos da flange e apertado para manter a flange no lugar.
Deslizar em flangessão tipicamente utilizadas em aplicações em que se deseja uma instalação e um alinhamento fáceis.tornando-a uma escolha popular para aplicações não críticas ou sistemas de baixa pressãoSão comumente usados em indústrias como encanamento, HVAC e sistemas gerais de tubulação industrial.
BS4504 Código 112 Dimensões da flange deslizante:
| BS4504 Código 112 Flancas deslizantes PN 40 SORF | ||||||||||||
| DN | Diâmetro exterior | O.D. da cara levantada |
Altura da face levantada |
Coluna Diâmetro |
Espessura | Diâmetro do contador | Comprimento da flange | Diâmetro do círculo do parafuso | Número de furos | Diâmetro do parafuso |
Raio dos cantos
|
Peso
|
| D | G | f | X | t | B2 | T2 | K | Números | L | R1 | Quilos | |
| 10 | 90 | 40 | 2 | 30 | 16 | 18.0 | 22 | 60 | 4 | 14 | 3 | 0.6 |
| 15 | 95 | 45 | 2 | 35 | 16 | 22.0 | 22 | 65 | 4 | 14 | 3 | 0.7 |
| 20 | 105 | 58 | 2 | 45 | 18 | 27.5 | 26 | 75 | 4 | 14 | 4 | 1.0 |
| 25 | 115 | 68 | 2 | 52 | 18 | 34.5 | 28 | 85 | 4 | 14 | 4 | 1.3 |
| 32 | 140 | 78 | 2 | 60 | 18 | 43.5 | 30 | 100 | 4 | 18 | 5 | 1.8 |
| 40 | 150 | 88 | 3 | 70 | 18 | 49.5 | 32 | 110 | 4 | 18 | 5 | 2.1 |
| 50 | 165 | 102 | 3 | 84 | 20 | 61.5 | 34 | 125 | 4 | 18 | 5 | 2.7 |
| 65 | 185 | 122 | 3 | 104 | 22 | 77.5 | 38 | 145 | 8 | 18 | 6 | 3.6 |
| 80 | 200 | 138 | 3 | 118 | 24 | 90.5 | 40 | 160 | 8 | 18 | 6 | 4.6 |
| 100 | 235 | 162 | 3 | 145 | 24 | 116.0 | 44 | 190 | 8 | 22 | 6 | 6.1 |
| 125 | 270 | 188 | 3 | 170 | 26 | 141.5 | 48 | 220 | 8 | 26 | 6 | 8.2 |
| 150 | 300 | 218 | 3 | 200 | 28 | 170.5 | 52 | 250 | 8 | 26 | 8 | 10.5 |
| 200 | 375 | 285 | 3 | 260 | 34 | 221.5 | 52 | 320 | 12 | 30 | 8 | 18.1 |
| 250 | 450 | 345 | 3 | 312 | 38 | 276.5 | 60 | 385 | 12 | 33 | 10 | 28.0 |
| 300 | 515 | 410 | 4 | 380 | 42 | 327.5 | 67 | 450 | 16 | 33 | 10 | 40.2 |
| 350 | 580 | 465 | 4 | 424 | 46 | 359.5 | 72 | 510 | 16 | 36 | 10 | 58.6 |
| 400 | 660 | 535 | 4 | 478 | 50 | 411.0 | 78 | 585 | 16 | 39 | 10 | 82.0 |
| 450 | 685 | 560 | 4 | 522 | 50 | 462.0 | 84 | 610 | 20 | 39 | 12 | 78.8 |
| 500 | 755 | 615 | 4 | 576 | 52 | 513.5 | 90 | 670 | 20 | 42 | 12 | 99.1 |
| 600 | 890 | 735 | 5 | 686 | 60 | 616.5 | 100 | 795 | 20 | 48 | 12 | 151.5 |
1As dimensões são em milímetros.
2As dimensões podem ser especificadas por diferentes compradores.
Materiais da BS4504 Flancas de deslizamento ((Flancas de aço carbono e aço inoxidável):
Flancas de aço carbono e de aço inoxidávelSão dois tipos de flanges comumente utilizados em sistemas de tubulação e apresentam várias diferenças fundamentais, incluindo:
Composição do material:A principal diferença entreFlancas de aço carbono e aço inoxidávelO aço inoxidável, por outro lado, contém ferro, cromo,e quantidades variáveis de outros elementos, tais como níquel e molibdênioA presença de cromo no aço inoxidável proporciona uma maior resistência à corrosão em comparação com o aço de carbono.
Resistência à corrosão: Flancas de aço inoxidávelO teor de cromo no aço inoxidável forma uma camada de óxido passivo na superfície,que ajuda a proteger o material da corrosão causada pela exposição à umidadeO aço de carbono, embora possa fornecer alguma resistência à corrosão, é mais suscetível à ferrugem e à corrosão em comparação com o aço inoxidável.
Resistência e dureza: Flancas de aço carbonoO aço de carbono tem um teor de carbono mais elevado, o que contribui para as suas propriedades de resistência e dureza.ao mesmo tempo que oferece boa força, normalmente não é tão forte ou duro quanto o aço carbono.
Preço: Flancas de aço carbonosão geralmente mais acessíveis em comparação comde aço inoxidávelO aço carbono é amplamente disponível e menos dispendioso, tornando-se uma opção rentável para muitas aplicações.É mais caro devido aos seus custos de material mais elevados e aos elementos de ligação adicionais presentes.
Resistência a temperaturas: Flancas de aço carbonosão adequados para uma ampla gama de temperaturas, mas o seu desempenho pode ser limitado a temperaturas extremamente elevadas.oferecem uma melhor resistência à temperatura e podem suportar temperaturas mais elevadas sem perder as suas propriedades mecânicas.
Aplicações: Flancas de aço carbonosão comumente utilizados em aplicações em que a resistência à corrosão não é a principal preocupação, como sistemas de baixa pressão ou ambientes não corrosivos.Flancas de aço inoxidávelcom a sua superior resistência à corrosão, são preferidos em indústrias e aplicações onde a resistência à corrosão é crucial, tais como processamento químico, alimentos e bebidas, produtos farmacêuticos,e ambientes offshore.
Aplicações do aço carbono e do aço inoxidável BS4504Deslizar em flanges:
Indústria do petróleo e do gás: aço carbono e aço inoxidávelsão comumente utilizados na indústria do petróleo e do gás para várias aplicações, tais como oleodutos, refinarias e plantas petroquímicas.São adequados para ambientes de baixa a moderada pressão e temperatura.
Geração de energia: De aço carbono ou de aço inoxidávelSão utilizadas para ligar tubos em sistemas de distribuição de vapor, água ou gás.
Tratamento de águas e águas residuais: De aço carbono ou de aço inoxidávelSão utilizadas em estações de tratamento de água, instalações de tratamento de águas residuais e instalações de dessalinização. Fornecem ligações seguras para tubos que transportam água, produtos químicos ou outros fluidos.
Construção e infra-estruturas: aço carbono e aço inoxidávelSão amplamente utilizados em projetos de construção, como edifícios, pontes e infraestrutura.
Processos industriais: aço carbono e deslizamento de estelas em flangesSão usados em vários processos industriais, incluindo manufatura, processamento químico e mineração.
Indústria de alimentos e bebidas: aço carbono e aço inoxidávelsão comumente utilizados na indústria de alimentos e bebidas devido às suas propriedades higiênicas e resistência à corrosão.
Produtos farmacêuticos Aço carbono e aço inoxidávelSão utilizadas em instalações farmacêuticas onde a limpeza e a higiene são críticas. São utilizadas para ligar tubos em sistemas de produção, purificação e distribuição de medicamentos.
Processamento químico: aço carbono e aço inoxidávelAplicam-se em instalações de transformação química, onde a resistência à corrosão e a compatibilidade química são essenciais.ou solventes.
